Description

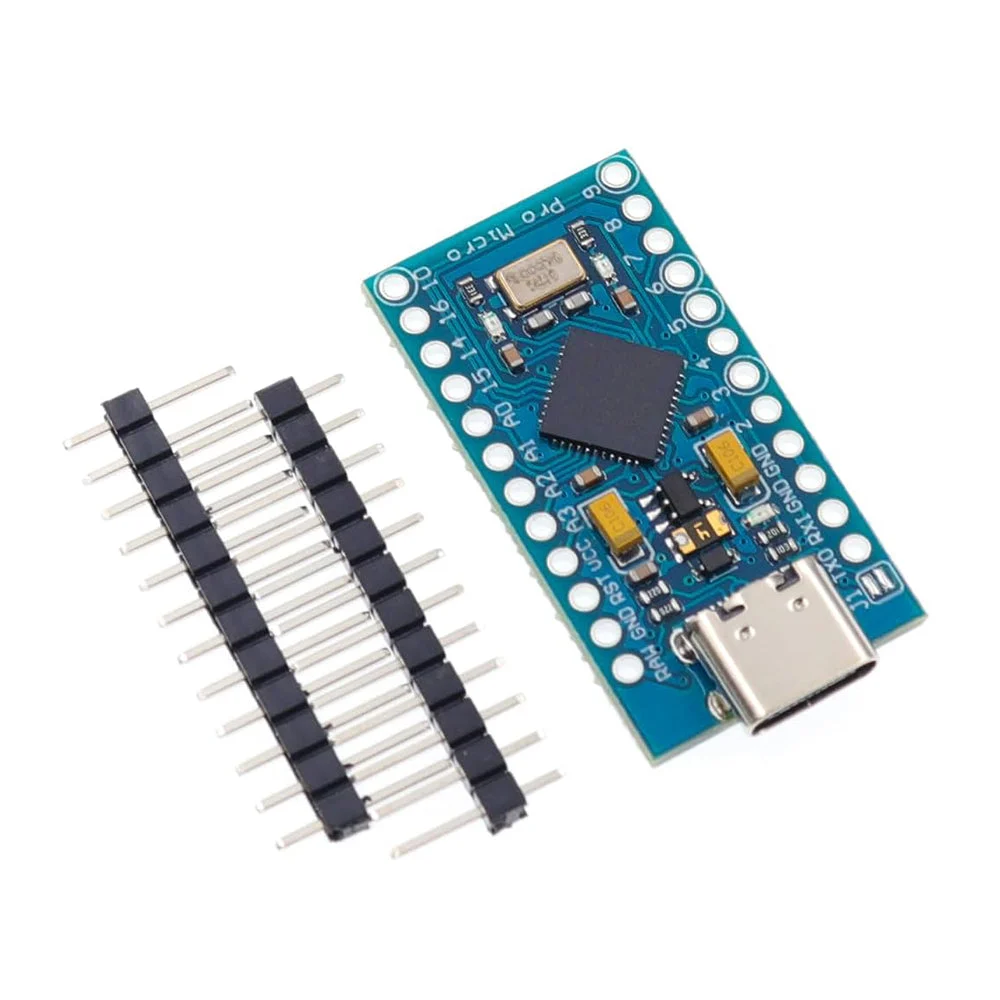

Microcontrôleur ATmega32U4 : L’ATmega32U4 est un microcontrôleur 8 bits d’Atmel. Il fonctionne à 5 V et à une fréquence d’horloge de 16 MHz. Il dispose de 32 Ko de mémoire flash, de 2,5 Ko de SRAM et de 1 Ko d’EEPROM. C’est un microcontrôleur polyvalent avec prise en charge USB intégrée, ce qui le rend idéal pour les projets compatibles USB.
Connecteur USB Type-C : La carte est équipée d’un connecteur USB Type-C comme interface principale pour la connexion à un ordinateur ou à une source d’alimentation. Le port USB Type-C sert à la fois à l’alimentation et à la communication USB avec le microcontrôleur. Les connecteurs Type-C sont réversibles et peuvent être branchés dans les deux sens.
Format compact : Le Pro Micro est connu pour son format compact et compact, ce qui le rend idéal pour les projets avec des contraintes d’espace. Il est souvent utilisé dans l’électronique portable et les systèmes embarqués de petite taille.
Broches GPIO : La carte est équipée d’un ensemble de broches GPIO (entrées/sorties à usage général), comprenant des broches numériques, des broches analogiques et des broches d’alimentation. Ces broches permettent de connecter divers capteurs, actionneurs et autres composants électroniques à la carte.
Fonctionnalité USB intégrée : Le microcontrôleur ATmega32U4 du Pro Micro intègre une fonctionnalité USB, ce qui signifie qu’il peut être reconnu comme périphérique USB par un ordinateur sans nécessiter de puce de conversion USB-série supplémentaire. Cela le rend idéal pour les projets USB HID (Human Interface Device) comme l’émulation de clavier et de souris.
Interface de programmation :
La carte peut être programmée via l’IDE Arduino avec les paramètres de carte et le cœur appropriés installés. Un chargeur de démarrage spécifique peut être nécessaire pour la programmation USB. Un connecteur de programmation à six broches est généralement fourni pour connecter un programmateur externe si nécessaire.
Alimentation : La Pro Micro peut être alimentée via le port USB Type-C ou une source d’alimentation externe (par exemple, via la broche d’entrée RAW). Elle dispose d’un régulateur de tension intégré pour gérer une plage de tensions d’entrée.
LED : Comme de nombreuses cartes de développement, la Pro Micro intègre souvent des LED qui peuvent être utilisées pour le débogage et indiquer l’état de la carte ou de broches spécifiques.
Détails techniques
- ATmega32U4 fonctionnant à 5 V/16 MHz
- Pris en charge par Arduino IDE v1.0.1+
- Connecteur micro-USB intégré pour la programmation
- 9 broches ADC 10 bits
- 12 E/S numériques (dont 5 sont compatibles PWM)
- Connexions série matérielles Rx et Tx
- USB Type-C
Caractéristiques
- 20 broches d’entrée/sortie (dont 7 broches PWM et 12 broches analogiques)
- Fréquence de fonctionnement de 16 MHz
- Broche ICSP
- Prise en charge Arduino
Attributs physiques
- Longueur (mm) : 37
- Largeur (mm) : 18
- Hauteur (mm) : 16
- Poids (g) : 15
