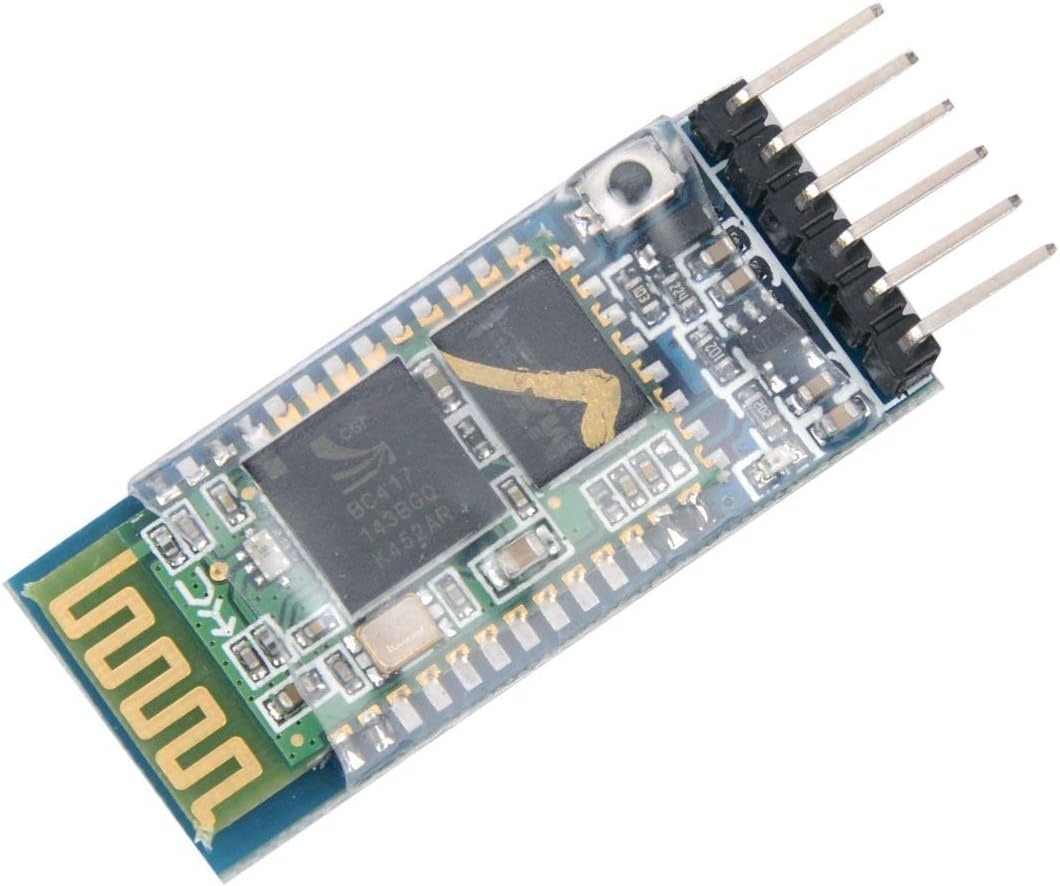

HC-05 Émetteur-récepteur RF Bluetooth sans fil

Description

Français : Paramètres du module :
1. Taille du PCB : 37,3 mm (long) x 15,5 mm (largeur)
2. Poids : 3,5 g
3. Tension d’entrée : 3,6 V–6 V, ne pas dépasser 7 V
4. Câbles 6 pieds : EN/VCC/GND/RXD/TXD/STATE (câbles d’état Bluetooth, niveau de sortie bas non connecté, niveau de sortie haut après connexion)
5. Avec l’indicateur d’état de connexion, le clignotement de la LED indique l’absence de connexion Bluetooth ; Le clignotement lent de la LED indique l’entrée en mode de commande
6. Puce de régulateur de tension 3,3 V intégrée, tension d’entrée DC 3,6 V-6 V ; Lorsqu’il n’est pas couplé, le courant est d’environ 30 mA (en raison du clignotement des voyants LED, le courant dans l’état de changement) ; Une fois l’appairage réussi, le courant est d’environ 10 mA
7. Distance de transmission effective de 10 mètres en zone ouverte, plus de 10 mètres sont possibles, mais ne garantissent pas la qualité de la connexion
8. Une fois l’appairage réussi, peut être utilisé comme port série duplex intégral. Pas besoin de comprendre un protocole Bluetooth, mais ne prend en charge que les bits de données 8 bits, les bits d’arrêt 1 bit, aucun format de communication de parité. C’est également le format de communication le plus couramment utilisé, ne prend pas en charge les autres formats !
9. Appuyez sur la touche puis allumez le module Bluetooth pour entrer en mode AT, définir les paramètres et interroger les informations
10. Peut changer le mode hôte et machine à partir de la commande AT
11. Le débit en bauds par défaut du module est de 9600, le mot de passe de couplage par défaut est de 1234, le nom par défaut est HC-05
Méthode de câblage:
VCC: connectez l’alimentation positive
GND: connexion de la cathode
RXD: le récepteur, le module Bluetooth reçoit des données d’autres appareils et l’extrémité d’envoi TXD des autres appareils normalement
TXD: extrémité d’envoi, le module Bluetooth envoie des données à d’autres équipements; l’extrémité de réception RXD des autres équipements normalement
En: pour activer l’extrémité, vous devez entrer en mode AT lorsque 3,3 V

Remarque: cet article ne fonctionne pas avec iOS. Emballage inclus: 1 * HC-05 Module émetteur-récepteur RF Bluetooth sans fil à 6 broches Module BT série pour Arduino
